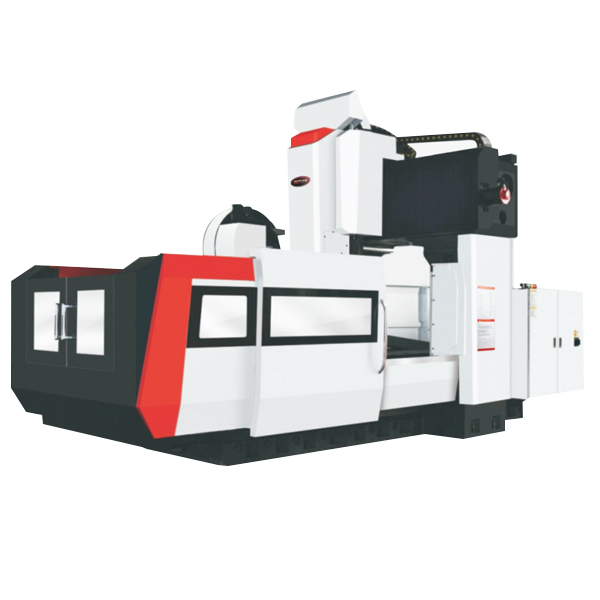

<ul id="eo2qe"></ul> <del id="eo2qe"></del> 首頁 ? 產品中心 ? 龍門加工中心系列 ? ZT-L2503
| 型號 | 單位 | ZT-L2203 | ZT-L2503 | ZT-L2505 | ZT-L1502 | ZT-L2503 | |
| 工作臺面尺寸(寬*長) | mm | 1800*3000 | 1800*3000 | 2300*5000 | 2100*2000 | 2300*3000 | |
| 工作臺移動方向行程(X軸) | mm | 3000 | 3000 | 5000 | 2000 | 3000 | |
| 主軸滑座移動方向行程(Y軸) | mm | 2200 | 2500 | 2500 | 1500 | 2500 | |
| 主軸上下移動方向行程(Z軸) | mm | 1000 | 1000 | 1000 | 800 | 1000 | |
| 龍門寬度 | mm | 2200 | 2700 | 2700 | 1650 | 2700 | |
| 主軸端面至工作臺面距離 | mm | 250-1250 | 260-1260 | 260-1260 | 175-975 | 280-1280 | |
| 工作臺T型(數目-尺寸X間距) | 9-22*180 | 11-28*200 | 11-28*200 | 7-22*150 | 11-28*200 | ||
| 主軸規格(型號/安裝直徑) | BT50Φ200 | BT50Φ190 | BT50Φ190 | BT50Φ190 | BT50Φ190 | ||
|

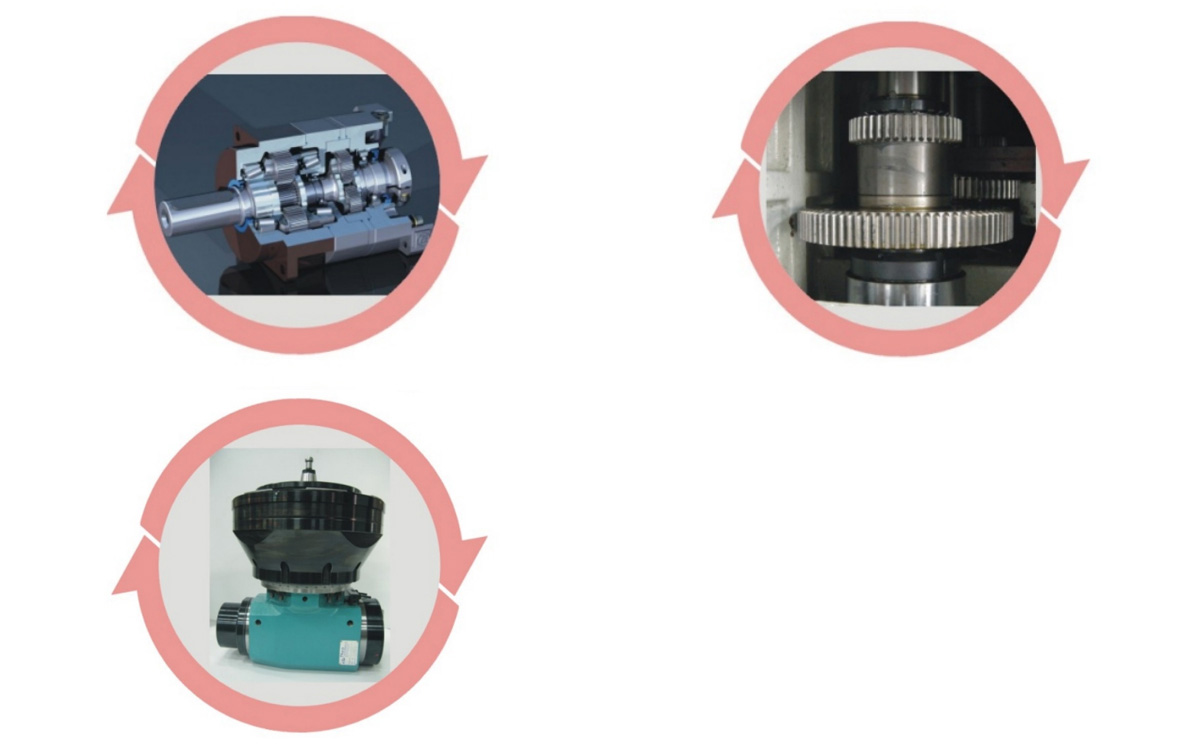

主 軸 傳 動 方 式 |
直聯 | rpm | 最高轉速4000 | 最高轉速6000 | 最高轉速4000 | ||
| ZF減速+直聯 | rpm | 最高轉速4000，減速比1:1；4:1 | 最高轉速6000，減速比1:1；4:1 | 最高轉速4000，減速比1:1；4:1 | |||
| 皮帶傳動 | rpm | 最高轉速6000，減速比1.5:1 | / | 最高轉速6000，減速比1.5:1 | |||
| ZF減速+皮帶傳動 | rpm | 最高轉速6000，減速比1:1；4:1 | / | 最高轉速6000，減速比1:1；4:1 | |||
| 齒輪頭 | rpm | 最高轉速3000 | |||||
| XYZ軸滾珠絲桿規格 | X:8016；Y:6310；Z:5010 | X:8016；Y:6316；Z:5010 | X:6310；Y:5010；Z:5010 | X:8016；Y:6316；Z:5010 | |||
| XY軸導軌規格 | 55規格重載滾柱線軌 | 滾柱線軌道軌55重載規格 | X軸：變"V"滑軌；Z軸：鉅型滑軌 | X軸：硬軌；Y軸滾柱直線道軌55重載規格 | |||
| Z軸軌道規格 | 矩型滑軌 | ||||||
| XYZ軸伺服電機傳動方式及傳動比 | 皮帶傳動，X軸2.5:1；Y軸2:1；Z軸2:1 | 皮帶傳動，傳動比：X軸2.5:1；Y軸2:1；Z軸2:1 | |||||
| 主軸電機，X/Y/Z三軸伺服電機 | 主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm | 主軸電機：30kw，廣域電機：X60Nm(L2503)，100Nm(L2505)；Y:40Nm；Z401Nm | 主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm | 主軸電機：30kw，廣域電機：X60-100Nm；Y:40Nm；Z40Nm | |||
| 工作臺承重 | T | 7 | 10 | 16 | 5 | 12 | |
| 機床重量 | T | 38 | 48 | 58 | 30 | 48 | |
| 型號 | 單位 | ZT-L2204 |
ZT-L2704 (X軸三線軌支撐) |
ZT-L2705 (X軸三線軌支撐) |
ZT-L2706 (X軸三線軌支撐) |
|
| 工作臺面尺寸(寬*長) | mm | 1800*4000 | 2300*4000 | 2300*5000 | 2300*6000 | |
| 工作臺移動方向行程(X軸) | mm | 4000 | 4000 | 5000 | 6200 | |
| 主軸滑座移動方向行程(Y軸) | mm | 2200 | 2700 | 2700 | 2700 | |
| 主軸上下移動方向行程(Z軸) | mm | 1000 | 1000 | 1000 | 1000 | |
| 龍門寬度 | mm | 2200 | 2700 | 2700 | 2700 | |
| 主軸端面至工作臺面距離 | mm | 250-1250 | 260-1260 | 260-1260 | 260-1260 | |
| 工作臺T型(數目-尺寸X間距) | 9-22*180 | 11-28*200 | 11-28*200 | 11-28*200 | ||
| 主軸規格(型號/安裝直徑) | BT50Φ200 | BT50ΦΦ190 | BT50ΦΦ190 | BT50ΦΦ190 | ||
|
主 軸 傳 動 方 式 |
直聯 | rpm | 最高轉速4000 | |||
| ZF減速+直聯 | rpm | 最高轉速4000，減速比1:1，4:1 | ||||
| 皮帶傳動 | rpm | 最高轉速6000，減速比1.5:1 | ||||
| ZF減速+皮帶傳動 | rpm | 最高轉速6000，減速比1:1，4:1 | ||||
| 齒輪頭 | rpm | 最高轉速3000 | ||||
| XYZ軸滾珠絲桿規格 | X:8016；Y:6310；Z:5010 | X:8026；Y:6316；Z:5010 | ||||
| XY軸導軌規格 | X/Y軸55規格重載滾柱線軌 | X軸三條55規格重載滾柱線軌，Y軸兩條55規格重載滾柱線軌 | ||||
| Z軸軌道規格 | 皮帶傳動，X軸減速比2.5:1，Y、Z軸減速比2:1 | X軸減速器直聯4:1；YZ軸皮帶傳動Y軸2:1；Z軸2：1 | ||||
| XYZ軸伺服電機傳動方式及傳動比 | 主軸電機；22kw廣域電機；X:50Nm；Y:30Nm；Z:40Nm | 主軸電機：22kw廣域電機；X:60Nm；Y:30Nm；Z:40Nm | ||||
| 主軸電機，X/Y/Z三軸伺服電機 | ||||||
| 工作臺承重 | T | 12 | 18 | 20 | 24 | |
| 機床重量 | T | 53 | 55 | 60 | 70 | |
| 型號 | 單位 |
ZT-L3206 (X軸四線軌支撐) |
ZT-L3208 (X軸四線軌支撐) |
ZT-L1502 | ZT-L2202 | |
| 工作臺面尺寸(寬*長) | mm | 2500*6400 | 2500*8000 | 1200*2000 | 1800*2000 | |
| 工作臺移動方向行程(X軸) | mm | 6200 | 8200 | 2000 | 2200 | |
| 主軸滑座移動方向行程(Y軸) | mm | 3800(有效行程3200) | 3800(有效行程3200) | 1500 | 2200 | |
| 主軸上下移動方向行程(Z軸) | mm | 1250 | 1250 | 800 | 1000 | |
| 龍門寬度 | mm | 3200 | 3200 | 1650 | 2200 | |
| 主軸端面至工作臺面距離 | mm | 360-1610 | 300-1550(可選配整體加高500立柱，此時為800-2050) | 175-975 | 250-1250 | |
| 工作臺T型(數目-尺寸X間距) | 13-28*200 | 13-28*200 | 7-22*150 | 9-22*180 | ||
| 主軸規格(型號/安裝直徑) | BT50/Φ200 | BT50/Φ200 | BT50/Φ190 | BT50/Φ200 | ||
|
主 軸 傳 動 方 式 |
直聯 | rpm | 最高轉速3000 | 最高轉速6000 | 最高轉速4000 | |
| ZF減速+直聯 | rpm | 最高轉速3000，減速比1:1；4:1 | 最高轉速6000，減速比1:1；4:1 | 最高轉速4000，減速比1:1；4:1 | ||
| 皮帶傳動 | rpm | 最高轉速6000，減速比1.5:1 | / | 最高轉速6000，減速比1.5:1 | ||
| ZF減速+皮帶傳動 | rpm | 最高轉速6000，減速比1:1,4:1；最高轉速4000，減速比1:1,4:1 | / | 最高轉速6000，減速比1:1,4:1 | ||
| 齒輪頭 | rpm | 最高轉速3000 | ||||
| XYZ軸滾珠絲桿規格 | X:10020；Y:8020；Z:6316 | X:10020；Y:8020；Z:6316 | X:6310；Y:5010；Z:5010 | X:6310；Y:6310；Z:5010 | ||
| XY軸導軌規格 | 55規格重載滾柱線軌 | |||||
| Z軸軌道規格 | X軸4條65滾珠線軌，Y軸55規格重載滾柱線軌 | 矩型滑軌 | ||||
| XYZ軸伺服電機傳動方式及傳動比 | XY軸減速器直聯，X軸傳動比7.5:1，Y軸傳動比4:1，Z軸皮帶傳動比2:1 | 皮帶傳動，X軸2.5:1；Y軸2:1；Z軸2:1 | ||||
| 主軸電機，X/Y/Z三軸伺服電機 | 主軸電機：30kw，廣域電機：X60Nm；Y:40Nm；Z40Nm | 主軸電機：30kw，廣域電機：X75Nm；Y:40Nm；Z40Nm | 主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm | 主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm | ||
| 工作臺承重 | T | 22 | 32 | 4 | 5 | |
| 機床重量 | T | 82 | 98 | 30 | 32 | |
